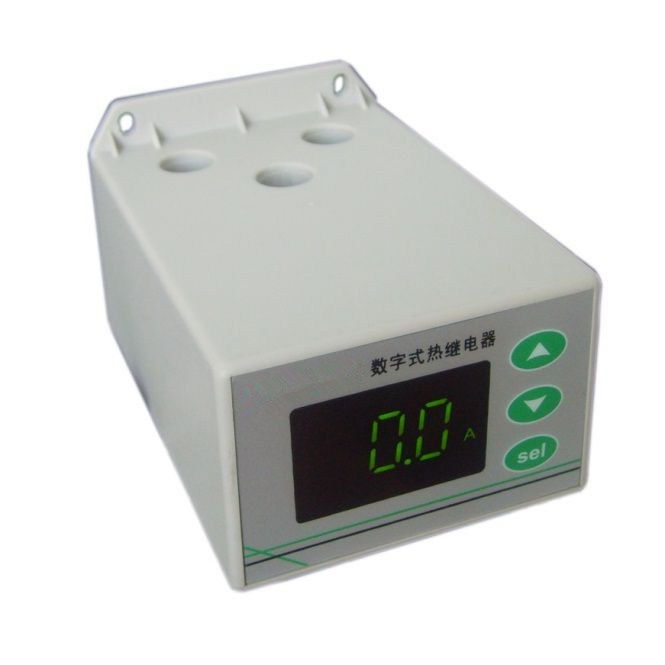

馬達保護器-KMY-802 (1A-30A)(0.5KW-15KW)
產品簡介
本產品是一款智能型馬達保護器，采用數字處理技術，液晶顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、缺相、三相電流不平衡等故障。當發生上述故障時，內部繼電器觸點斷開，切斷電動機電源。
主要功能
電流顯示：可顯示三相平均電流和A、B、C三相電流。
■ 過載保護：當發生過載時，切斷電動機電源，有定時限和反時限兩種動作方式，定時限時間可調,提供五條反時限曲線。
■ 欠載保護: 當負載電流低于設定點，并且持續時間達到設定的欠載動作時間時，繼電器斷開，切斷電動機電源
■ 缺相保護：當檢測到缺相時，切斷電動機電源，動作時間可調。
■ 三相不平衡保護：當檢測到三相電流不平衡時，切斷電動機電源，不平衡度動作點和動作時間可調。
■ 自動恢復功能：因故障切斷電動機電源后，可以自動恢復若干次，次數和間隔時間可設置。
■ 故障電流鎖定功能：因故障切斷電動機電源后，鎖定顯示發生故障那一刻的電流，以便于分析故障原因。
■ 時間繼電器功能：作為附加功能，內部集成了一個時間繼電器。
技術指標
指 標 |
型 號
|
單位
|
說 明
|
|
KMY-802
|
|
額定電流設定范圍
|
1～30
|
A
|
|
|
電流量程
|
150
|
A
|
|
|
電流測量精度
|
±1%
|
-
|
|
|
定時限保護動作時間
|
0.1～20
|
秒
|
|
|
反時限曲線
|
5條
|
-
|
|
|
電源電壓
|
AC 170V～450V
|
V
|
|
|
觸點容量
|
2A/440VAC
|
-
|
純阻性負載
|
|
使用環境
|
溫度-10℃～50℃，濕度≤85%，無凝露
|
-
|
|
安裝尺寸
（詳細尺寸請見技術資料里的產品說明書）
|
